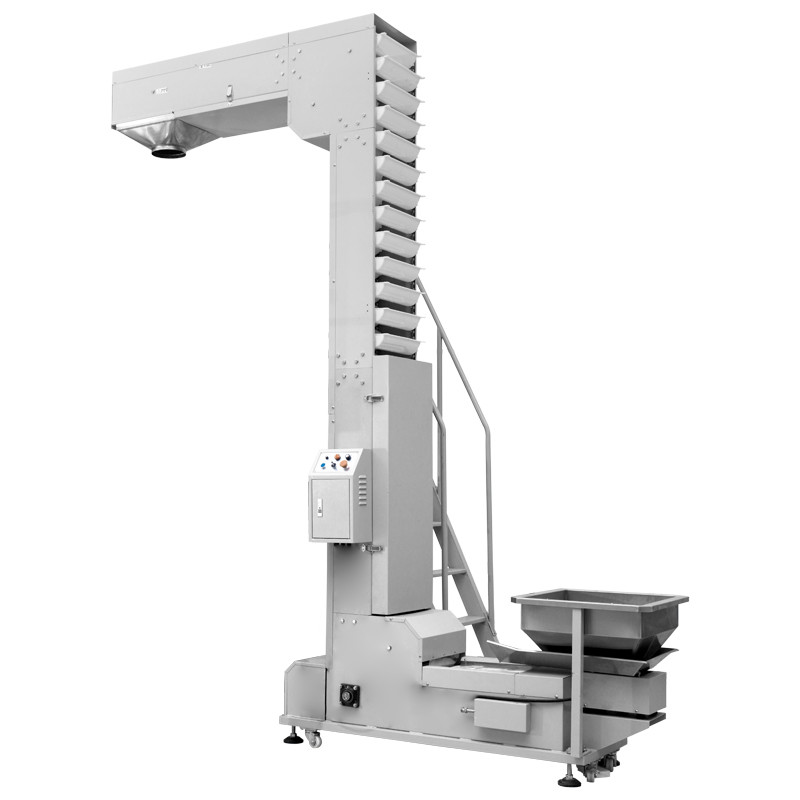

Ανελκυστήρας κουβάς τύπου Z

Περιγραφή του προϊόντος

Ο ανελκυστήρας σε σχήμα Z είναι ένας συνεχής εξοπλισμός μεταφοράς με διάταξη τριών τμημάτων σε σχήμα Z. Οδηγεί την αλυσίδα ή τη ζώνη για να οδηγήσει την θήκη μέσω ενός κινητήρα,ολοκλήρωση της λειτουργίας κύκλου "οριζόντια τροφοδοσία στο κάτω μέρος - κατακόρυφη ανύψωση - οριζόντια εκφόρτωση στην κορυφή" σε κλειστό περίβλημαΔιαθέτει μικρό έδαφος, υψηλή απόδοση, φορτίο και εκφόρτωση σε πολλά σημεία και ισχυρή απόδοση σφραγίσματος.Εφαρμόζεται ευρέως στην αυτόματη ανύψωση και μεταφορά κόκκων και σκόνης σε βιομηχανίες όπως οι σιτηρές, χημικής μηχανικής και οικοδομικών υλικών.

Αρχή λειτουργίας

1.Σύστημα κίνησης και έλξης
- Πηγή ενέργειας: Ο κινητήρας οδηγεί τον κύριο άξονα μέσα από τον μειωτή, ο οποίος με τη σειρά του οδηγεί το στοιχείο έλξης (αλυσίδα ή ζώνη) να περιστρέφεται σε κύκλο, παρέχοντας ενέργεια για ολόκληρη τη διαδικασία μεταφοράς.
- Συστατικό έλξης: Η επιφάνεια αλυσίδας/συσσωρευτής στερεώνει την έλξη, σχηματίζοντας μια κλειστή διαδρομή μεταφοράς μαζί με την κυκλική κίνηση του συστατικού έλξης.

2- Συλλογή υλικών και οριζόντια μεταφορά (Κατώτατο στάδιο)
- Σχεδιασμός θύρας τροφοδοσίας: Το οριζόντιο τμήμα στο κάτω μέρος του εξοπλισμού είναι εξοπλισμένο με θύρα τροφοδοσίας.Τα υλικά (σφαιρίδια/κονδυλωμένα) εισέρχονται στο περίβλημα μέσω χειροκίνητης τροφοδοσίας ή εξοπλισμού εμπρός (όπως μεταφορέας ζώνης).
- Παίρνοντας από την αποβάθρα: όταν η αποβάθρα φτάνει στον πυθμένα, εισάγεται στο σωρό υλικών.ολοκληρώνει τη φόρτωση υλικώνΣτη συνέχεια, εισέρχεται στο οριζόντιο τμήμα μεταφοράς με το στοιχείο έλξης και κινείται οριζόντια κατά μήκος του πρώτου τμήματος της σχήματος Z διαδρομής.

3Βιόνιο στάδιο ανύψωσης
- Στροφή και ανύψωση: Στο τέλος της οριζόντιας διατομής, το τιμόνι/το πριόνι καθοδηγεί, ενώ το στοιχείο έλξης οδηγεί την άμαξα να κινείται κατακόρυφα προς τα πάνω.Το υλικό στο εσωτερικό της θήκης παραμένει σταθερό κάτω από την δράση της βαρύτητας και της φυγόκεντρης δύναμης, εμποδίζοντας την απόσυρση.
- Συντονισμός ισχύος: Κατά τη διάρκεια της κάθετης ανύψωσης, η κινητήρα υπερνικά την βαρύτητα του υλικού για να κάνει την εργασία.και η θήκη ανεβαίνει ομοιόμορφα κατά μήκος του εσωτερικού τοίχου του κλειστού περίβληματος στο καθορισμένο ύψος.

4. Επάνω οριζόντια εκφόρτωση (τελευταίο στάδιο)
- Στροφή και εκφόρτωση: Το πάνω μέρος της κατακόρυφης διατομής περιστρέφεται για να περάσει οριζόντια στο δεύτερο τμήμα μέσω του μηχανισμού στροφής.το υλικό εκφορτώθηκε από την πύλη εκφόρτωσης λόγω αδράνειας και γωνίας κλίσης της θόλωσης και πέφτει στον πίσω εξοπλισμό (όπως τα δοχεία αποθήκευσης), μεταγωγείς).
- Κυκλική επιστροφή: Μετά την εκφόρτωση, η άδειη θήκη συνεχίζει να επιστρέφει στον πυθμένα μαζί με το στοιχείο έλξης, ολοκληρώνοντας την κυκλική λειτουργία "αναλήψεως - ανύψωσης - εκφόρτωσης".

Σύνοψη Βασικών Αρχών
Ο ανελκυστήρας τύπου Z ενσωματώνει την οριζόντια μεταφορά και την κατακόρυφη ανύψωση υλικών σε μια συνεχώς αυτοματοποιημένη διαδικασία μέσω της "διατάξεως χώρου τύπου Z + κίνησης κυκλοφορίας συστατικών έλξης".Το κλειδί έγκειται στη συγχρονισμένη κίνηση της θόλωσης και του συστατικού έλξης, την καθοδήγηση της πορείας του μηχανισμού στροφής και τον περιορισμό του κλειστού περίβληματος στην τροχιά κίνησης του υλικού, επιτυγχάνοντας έτσι αποτελεσματική μεταφορά σύνθετων υλικών με χαμηλή απώλεια.

Χαρακτηριστικά του προϊόντος

1.Συμπίεση και εξοικονόμηση χώρου: Η διάταξη σε σχήμα Z μειώνει το χώρο του δαπέδου κατά 30% έως 50%, καθιστώντας την κατάλληλη για στενά σενάρια.
2Υψηλής αποδοτικότητας και μεγάλης κλίμακας μεταφορά: Δυνατότητα μεταφοράς: 5 έως 200 τόνους ανά ώρα, που υποστηρίζει τη συνεχή μεταφορά κόκκων και σκόνης.
3. Πολλαπλές θέσεις φόρτωσης και εκφόρτωσης: Πολλές εισόδους και εξόδους μπορούν να ρυθμιστούν για να ικανοποιήσουν τις ευέλικτες απαιτήσεις της διαδικασίας, όπως "μονή είσοδος, πολλαπλή έξοδος".
4- Κλειστό και αντι-ρύπανση: Το περίβλημα έχει σχεδιαστεί με σφραγισμένη δομή, αποτρέποντας αποτελεσματικά την διάχυση σκόνης και τη μόλυνση του υλικού.
5. Προστασία υλικών χαμηλής ζημίας: Η επιλογή της θόλωσης είναι κατάλληλη για διαφορετικά υλικά και το ποσοστό ζημιών μεταφοράς είναι χαμηλό.
6- εξοικονόμηση ενέργειας και χαμηλός θόρυβος: η κατανάλωση ενέργειας είναι 15% έως 25% χαμηλότερη από εκείνη των παραδοσιακών εξοπλισμούς και ο θόρυβος είναι ≤ 85dB.
7. Χαμηλό κόστος συντήρησης: Ο σχεδιασμός της αποσυναρμολογητέας δομής καθιστά την καθημερινή συντήρηση βολική και εξοικονομεί χρόνο.
8- Πολλαπλή εφαρμογή: Καλύπτει βιομηχανίες όπως οι σιτηρές και η χημική μηχανική, υποστηρίζει ειδικές συνθήκες εργασίας για αντι-διάβρωση και ανθεκτικότητα σε έκρηξη.



Πληροφορίες για το προϊόν

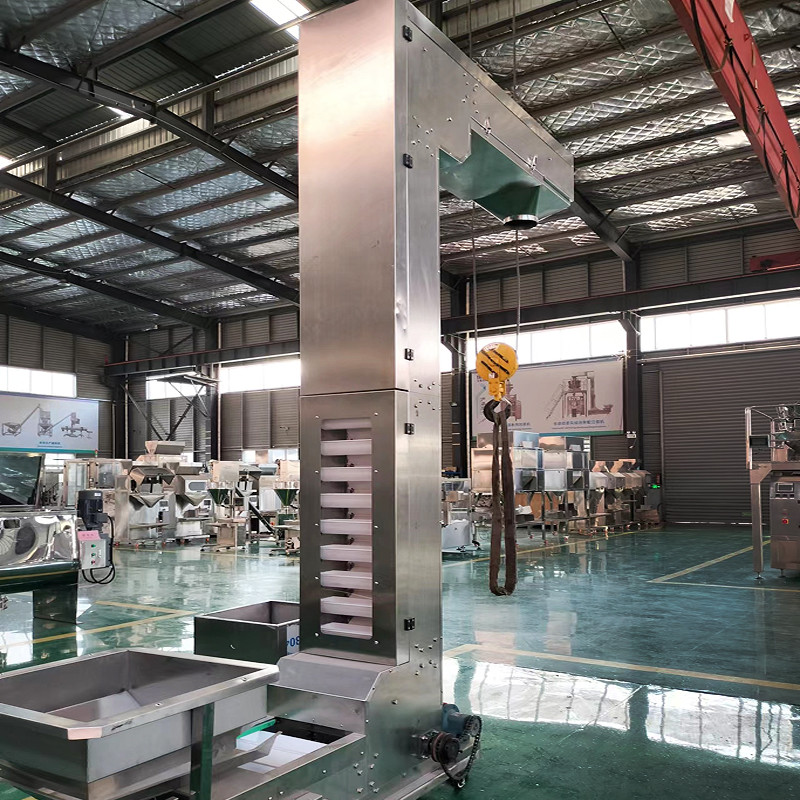

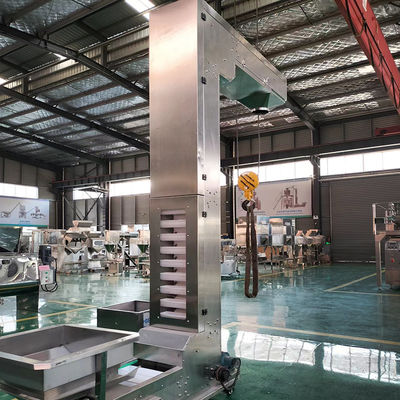

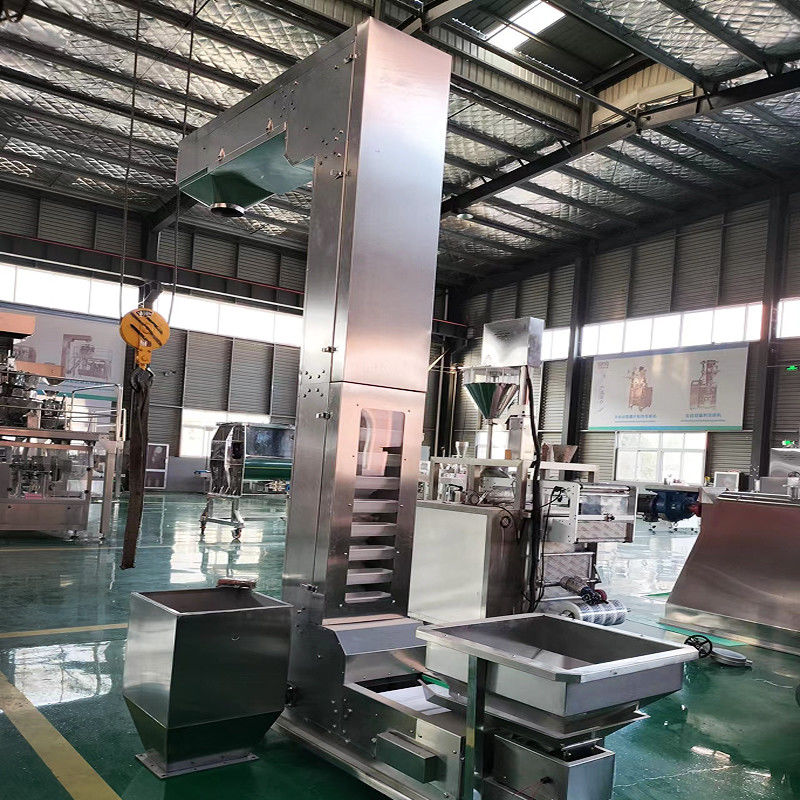

Εμφάνιση προϊόντος



Συσκευή και αποστολή
